wip: 3D 프린터 챔버

by Joseph.Lee 2021. 10. 16.

 글을 쓰는 당시 오늘, 날씨가 제법 추워졌습니다. 이렇게 추워지기 전, 최근에도 사람이 느끼기엔 별로 추운 날씨는 아니었지만 3D 프린팅을 하는데 얘도 추위를 타서 출력물이 자꾸 수축이 일어나는 현상이 발생하여 애좀 먹었습니다ㅠㅠ



 전부터 3D 프린팅 때 나오는 VOC (휘발성 유기 화합물) 등의 발암물질이 걱정도 되고 해서 챔버를 만들어야겠다 마음만 먹고 있었는데, 날씨가 추워져 가서 실행에 옮겼습니다.

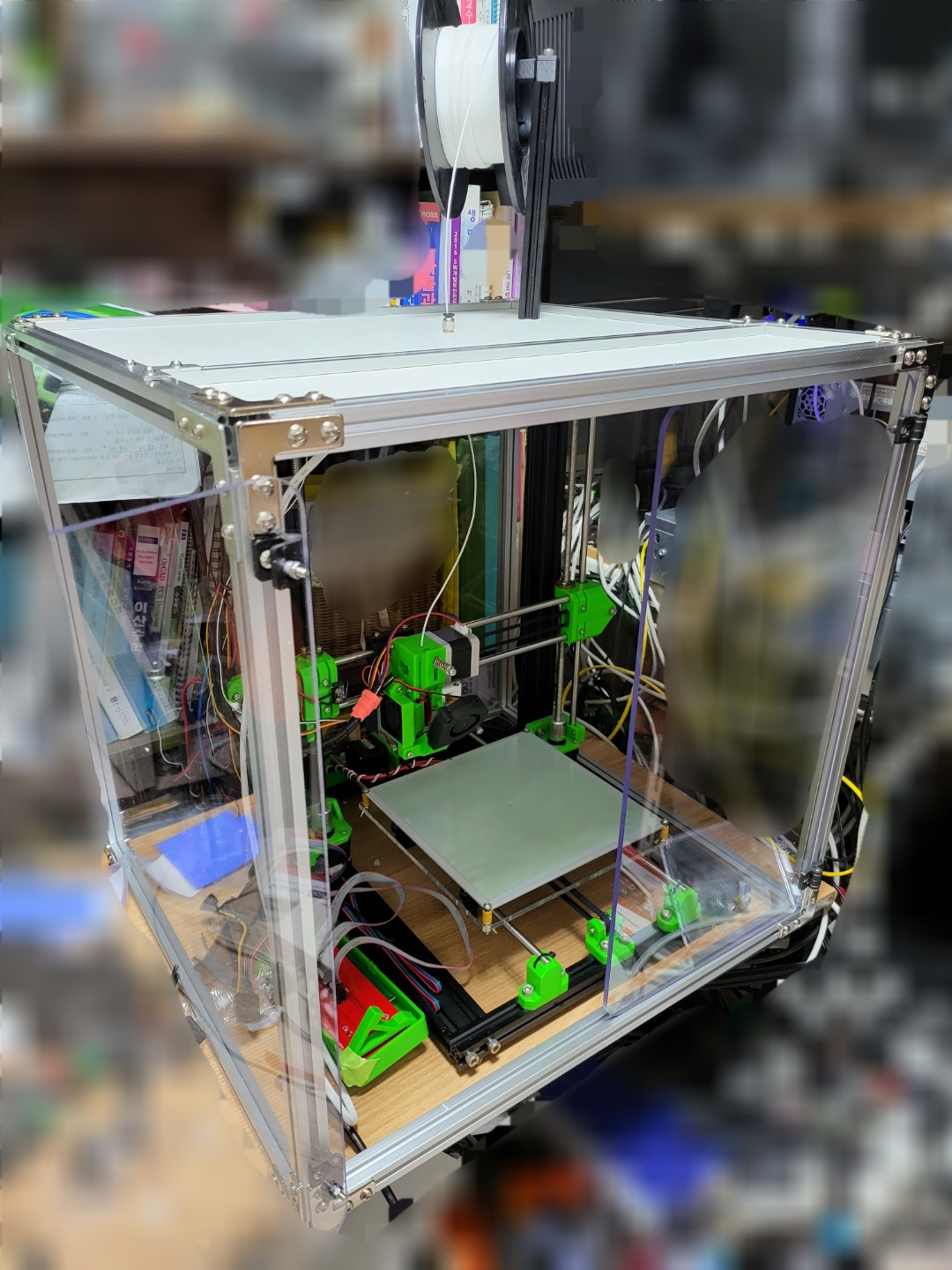

아래 사진은 만든 결과물입니다. 아직 공기정화장치가 만들어지지 않아서 그 부분은 없는 사진입니다.

만든 재료는 아래에서 설명하겠습니다.





재료

프레임

- 2020 프로파일 500mm : 13개 (1,500 \ * 13 = 19,500 \)

- 프로파일 20시리즈용 플레이트 브라켓 (L형) : 20개 (아래쪽 한 꼭짓점당 2개 * 4 + 윗쪽 한 꼭짓점 당 3개 * 4 = 20개)

- 프로파일 20시리즈 둥근머리 렌치볼트 M5X8 : 86개 (브라켓 개수 * 4개 + 6개(LED 바))

- QUADRANGLE NUT DBS M5 (사각너트) : 86개 (위와 동일)

- 20x20 경첩 HPA20 (BLACK) : 4개

- 플레이트브라켓 20용 T형 : 2개 (LED 바 용)



총 약 5만원



가로는 프로파일 500mm 전체,

세로는 가로 프로파일과 겹쳐서 460mm 가 됩니다.

높이는 500mm 입니다.

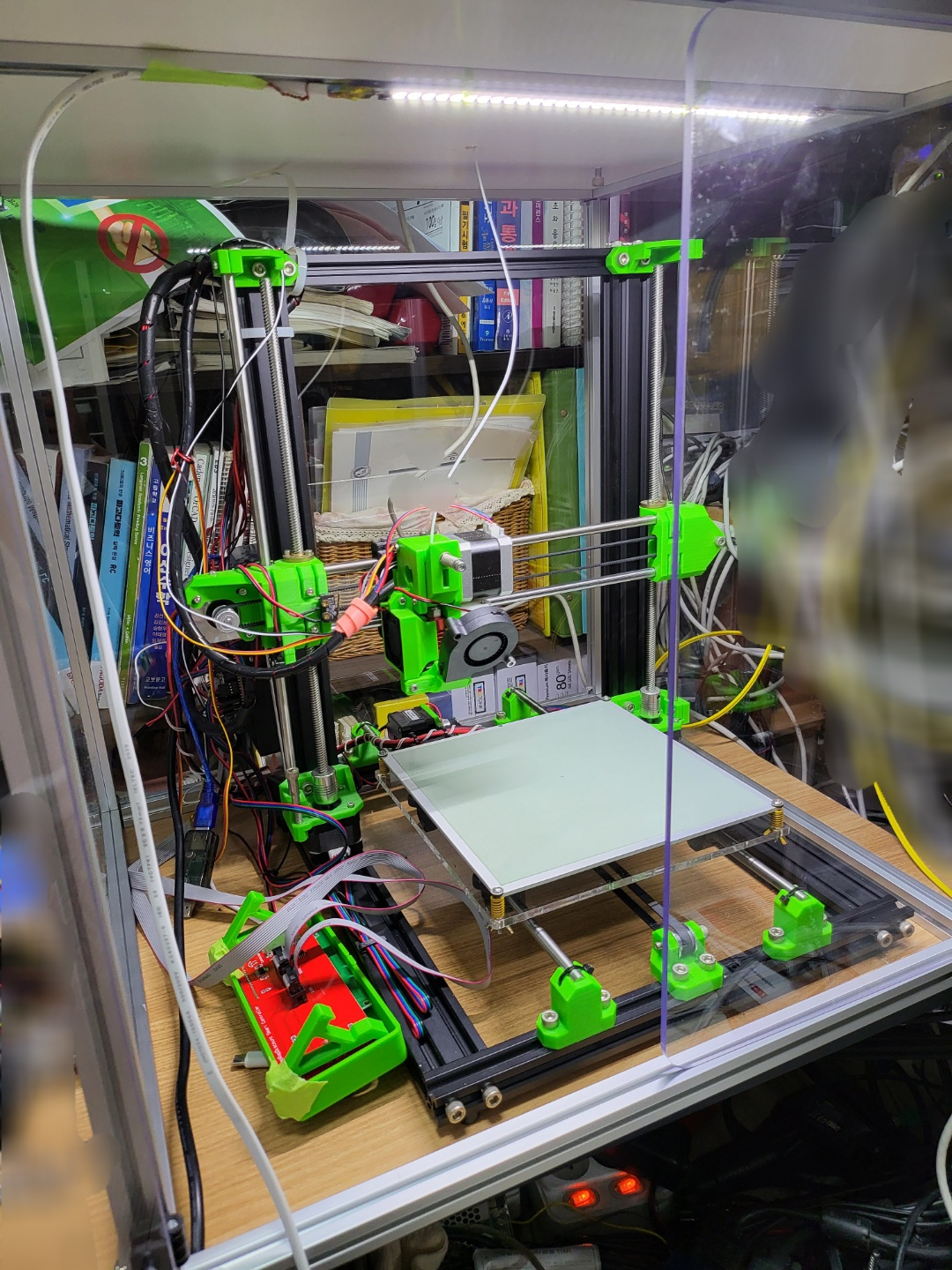

그리고 윗면은 LED 바를 설치하기 위해 프로파일이 하나 더 들어갔습니다.



옆 벽면

(P.C.로 하고 싶었는데 가격이 상당해서ㅠㅠ 앞면만 PP이고 옆면은 아크릴, 윗면은 포맥스 입니다.)

(프로파일의 홈 깊이는 약 7mm 이고, 넓이는 20mm 입니다.)



- 앞면 2개(창문형) / P.C 5T 투명 249 x 500 / 24,900 \
- 뒷면 1개 / 아크릴 5T 투명 514 x 514 / 19,814 \
- 옆면 2개 / 아크릴 5T 투명 474 x 514 / 36,545 \

- 윗면1 / 포맥스 5T 화이트 344 x 514 / 7,072 \
- 윗면2 / 포맥스 5T 화이트 124 x 514 2 / 5,510 \



총 약 10만원

사실 프로파일을 처음 사봐서 비쌀 줄 알았는데 오히려 프로파일이 저렴하고 아크릴 관련이 비싸네요ㅠㅠ

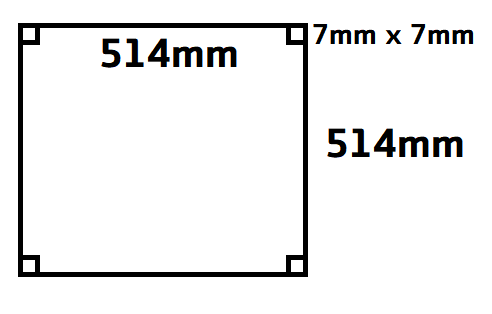

그리고 처음에 프레임 겹치는 부분 생각을 못해서 아크릴 자르느라 애먹었습니다.. 뒷면 아크릴은 겹치는 부분이 있어 각 꼭짓점 부분은 잘라내야 합니다. 애초에 아크릴 구매 시 가공 요청 하는 것이 좋습니다. 아크릴이 5T나 되기 때문에 자르기가 쉽지 않습니다.



윗면

- LED 바 (집에 있는 것 사용)

- 피팅 PC4-01 E3D / 필라멘트 통과에 사용 / 1,000 \



앞면

- 문 손잡이 (어케 붙일지 고민중ㅠㅠ)

- 경첩에 사용 할 볼트 & 너트 필요합니다.  M5 10mm 정도면 될듯?

- P.C. 재질이기 때문에 드릴로 구멍을 쉽게 뚫을 수 있습니다. 이렇게 경첩을 답니다.



환기 장치

- 생각보다 맞는 필터 구하기가 쉽지 않습니다. 저는 자동차용 필터를 구매해서 잘라서 쓰려고 하고 있는데 그냥 만원정도 하는 사이즈 맞는 필터 사시는게 낫습니다..ㅠㅠ

- 그리고 자동차형 필터에 있는 활성탄 필터는 생각보다 활성탄이 많이 안들었습니다. VOC 없애는것이 제일 중요한데 정작 활성탄이 별로 안들어갔다니ㅠㅠ



- FAN / 100 CFM 정도는 되어야 그래도 필터를 통과할 수 있지 않을까 싶습니다. 단 100 CFM쯤 되면 소음이 좀 납니다...



- 일단 제가 만드는 모델은 github에서 받으실 수 있습니다.
