5.25 bay PCI-E 슬롯 추가 (3D)

by Joseph.Lee 2022. 2. 19.

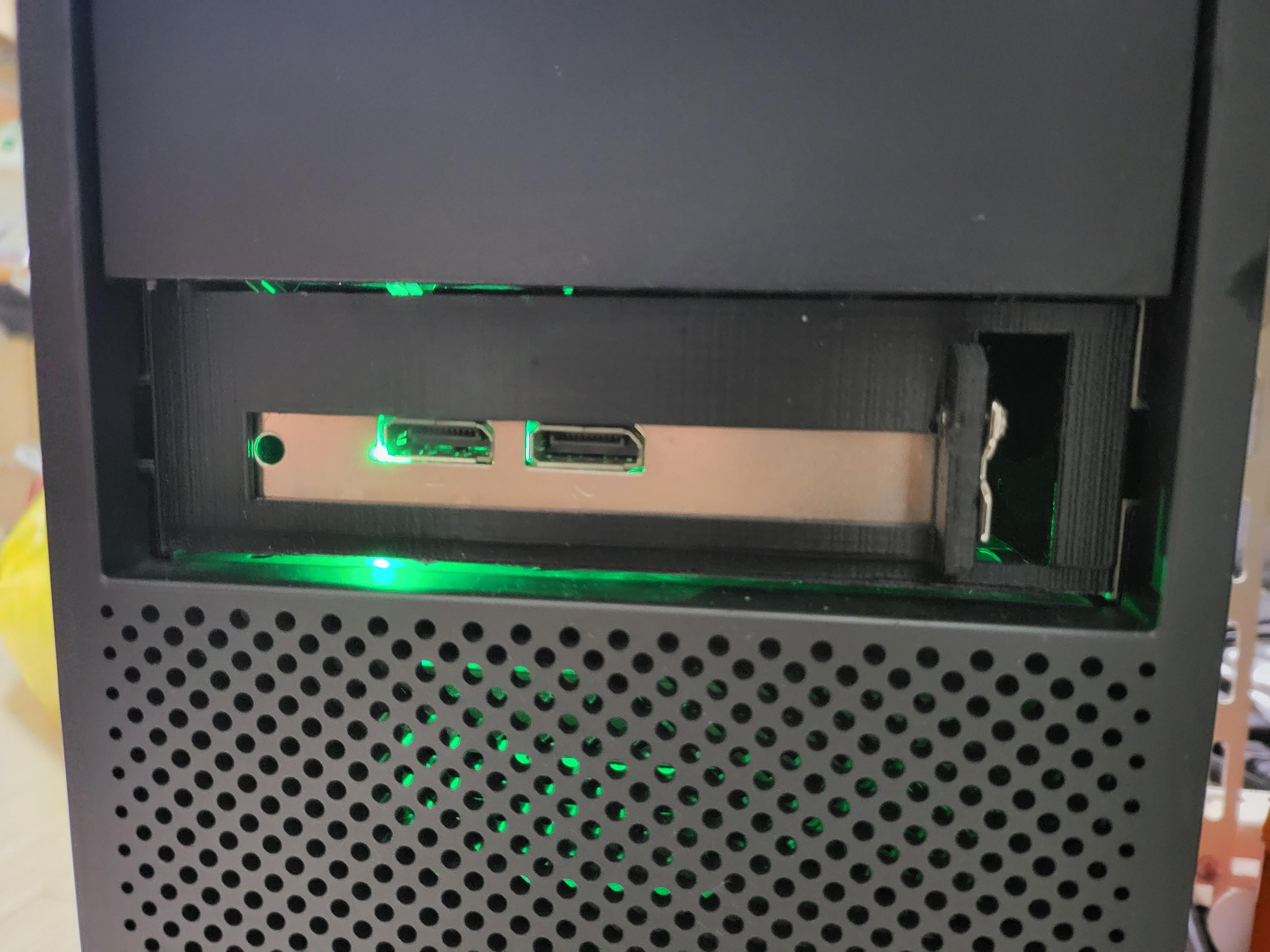

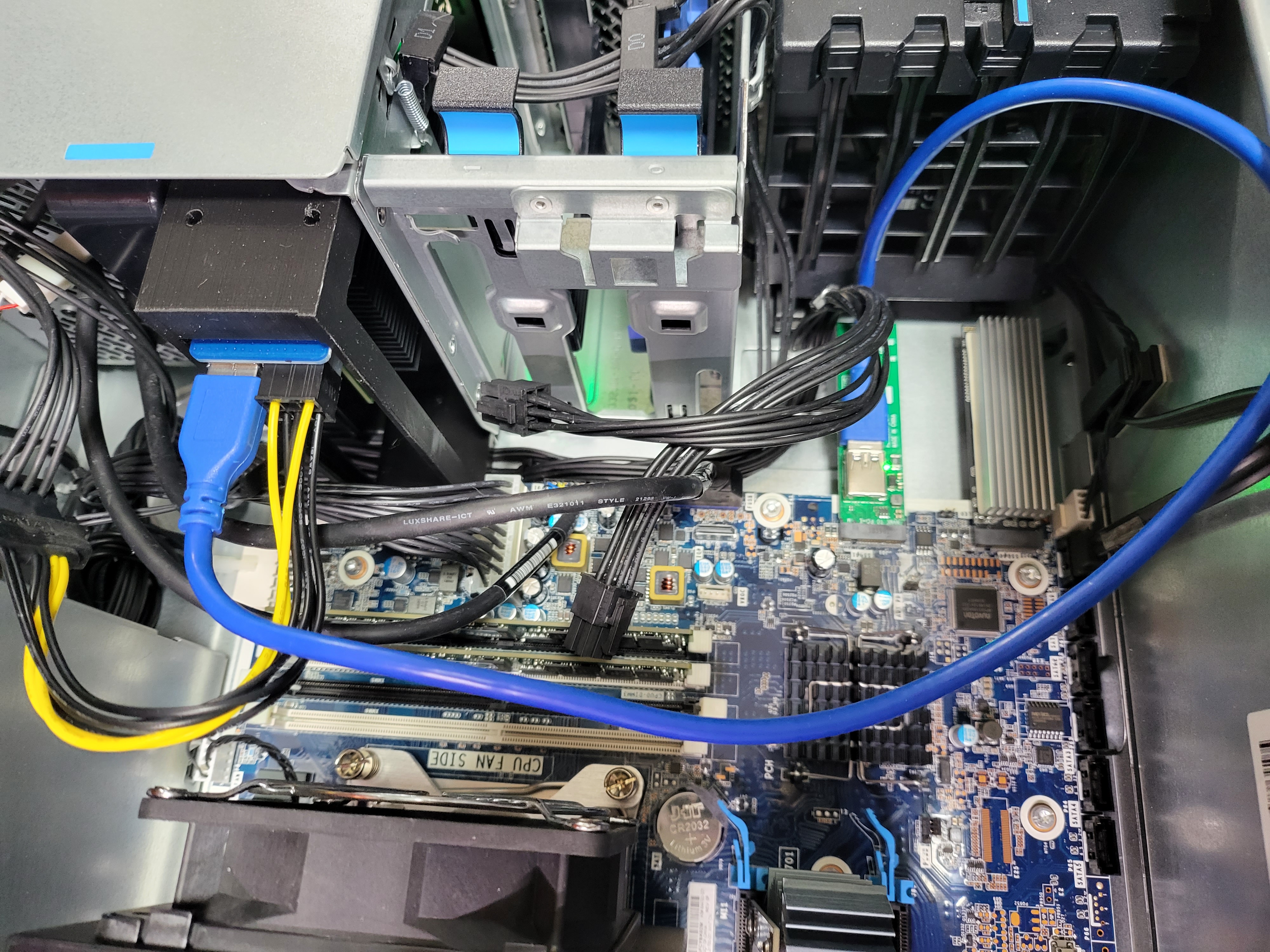

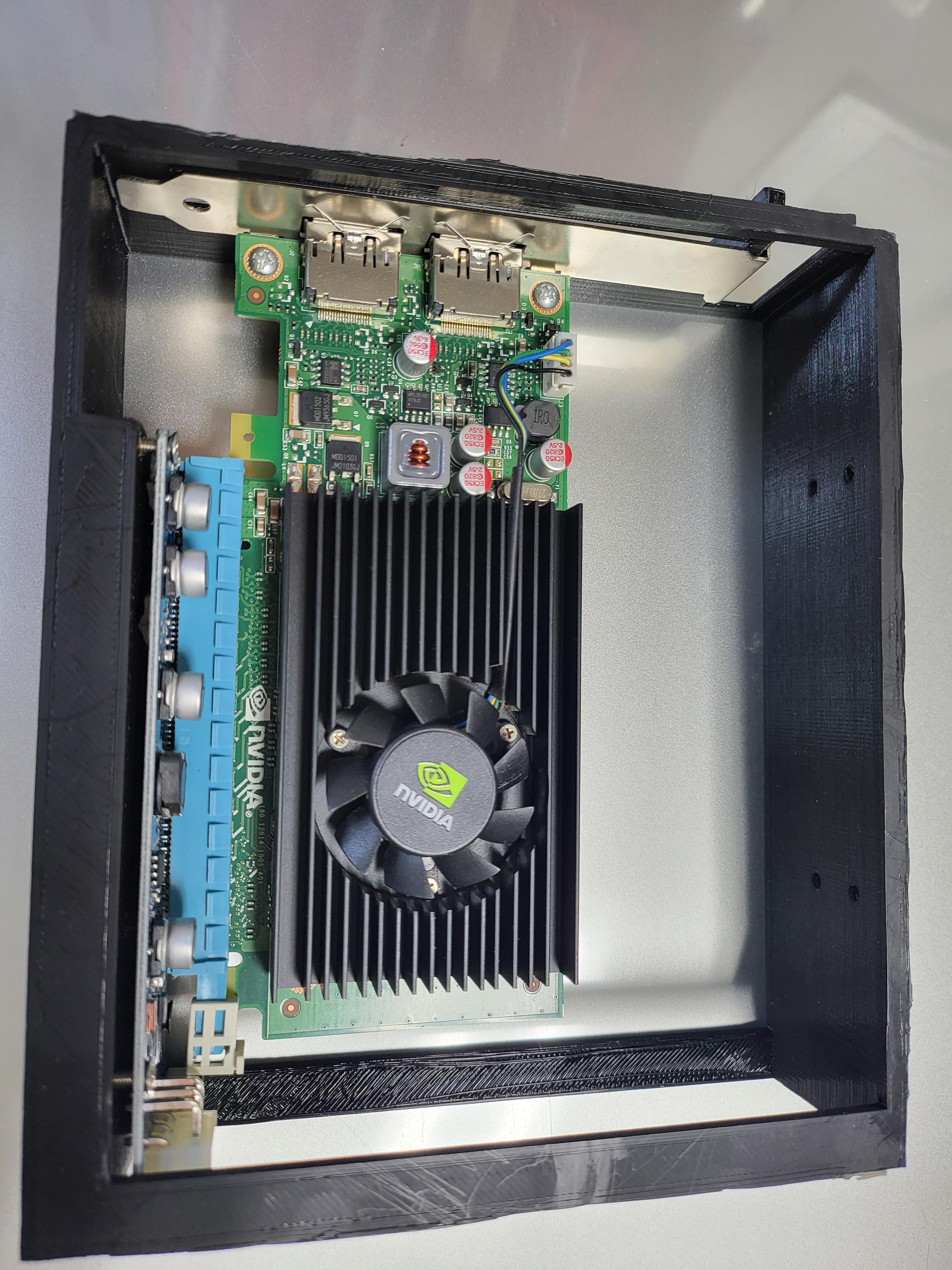

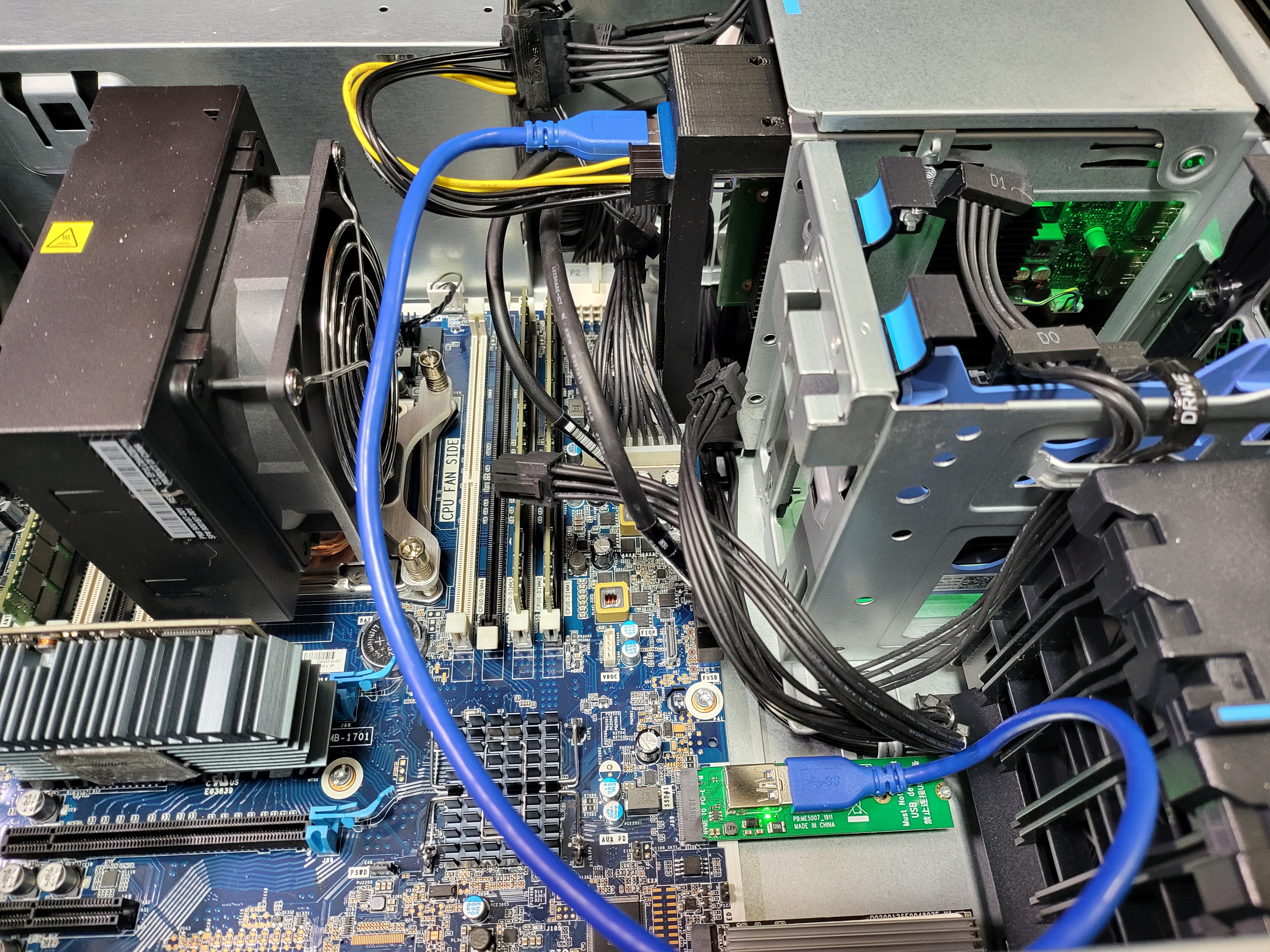

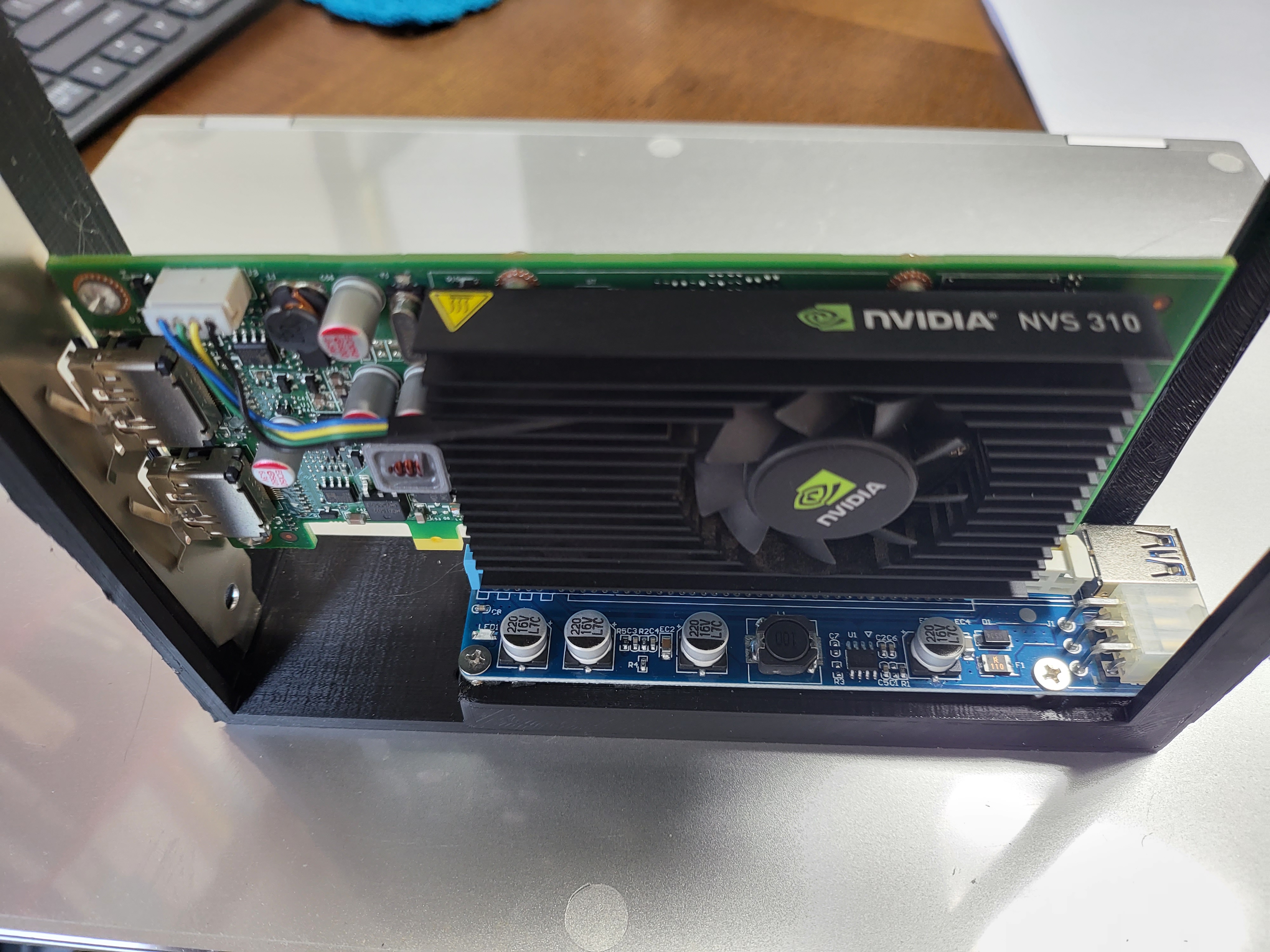

HP Z4 G4 에는 내장 그래픽이 없어 PCIe 그래픽카드가 필수적입니다. 그런데 PCIe 슬롯이 부족해서 그래픽 출력용으로 NVMe 슬롯에 PCIe 어댑터를 사용해서 5.25 베이에 그래픽카드를 추가했습니다. 다행히 BIOS 설정에서 NVMe 에 꽂은 그래픽도 인식하고 Primary Graphics 으로 설정 가능했습니다.

(단 ATI 그래픽은 설정은 되는데 실질적으로 Primary 로는 안되고, nVidia 만 되었습니다.)

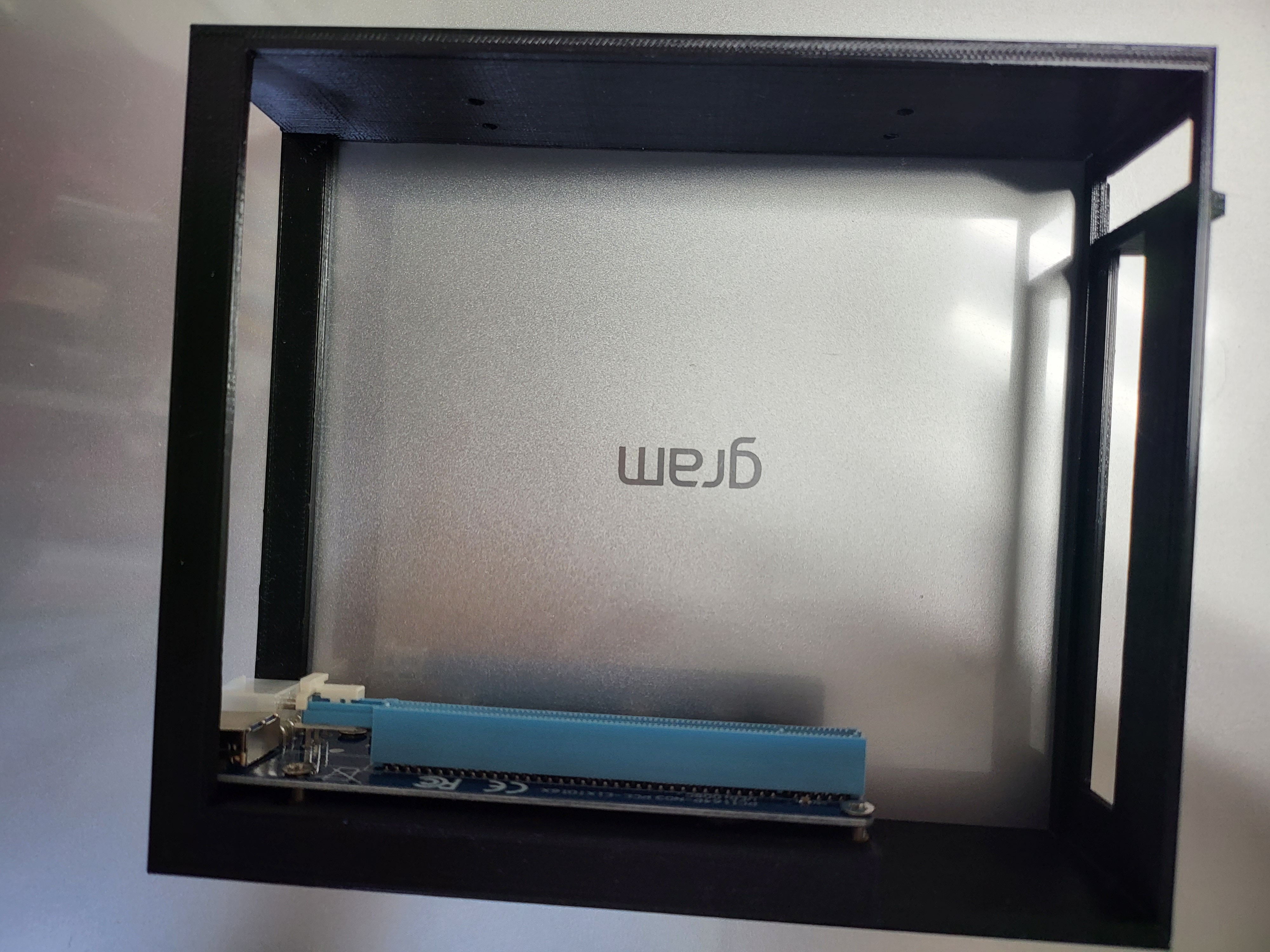

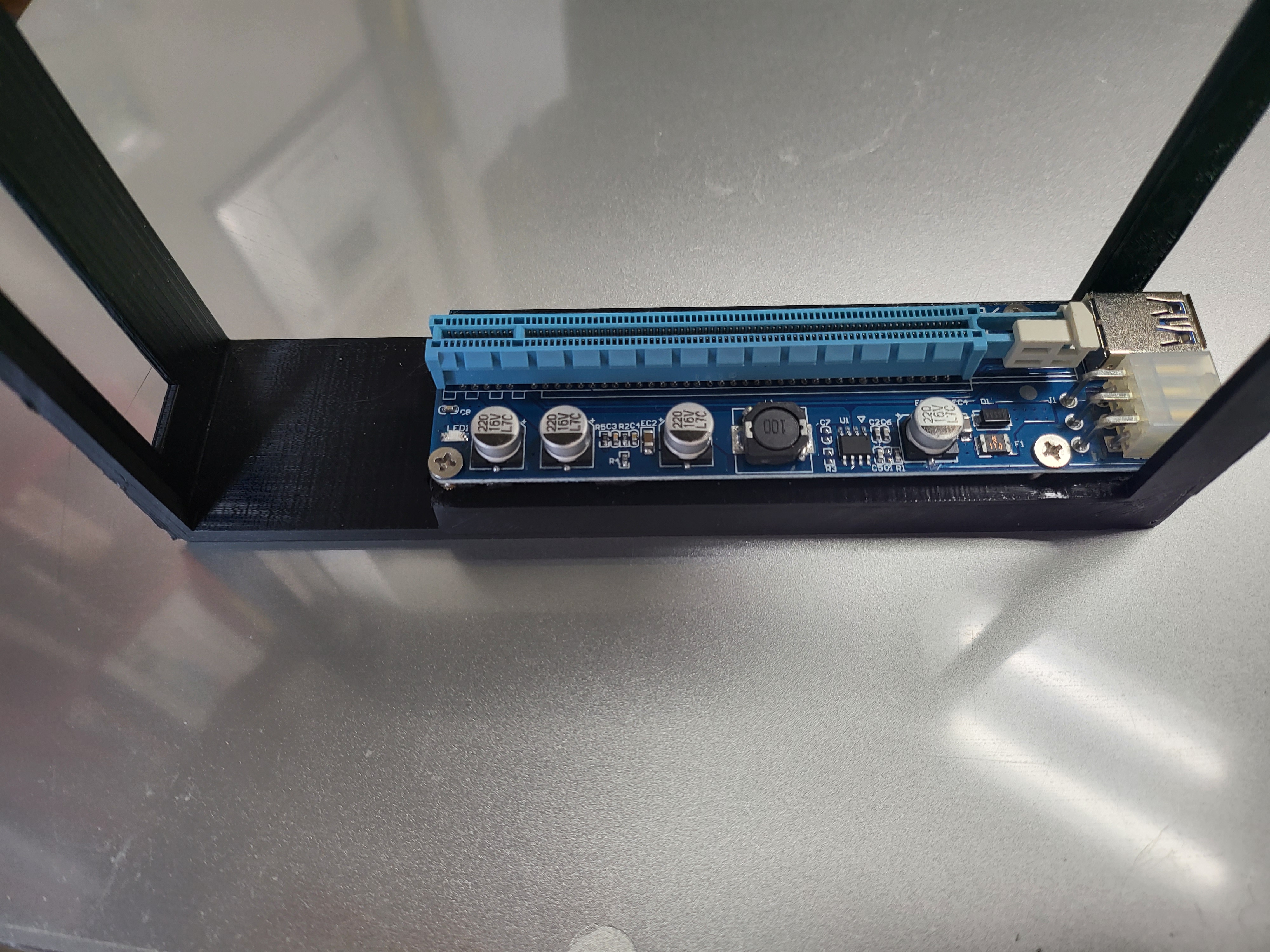

스케치업 & STL 파일:

https://github.com/jclab-joseph/3d-models-01/releases/tag/pc-5.25-bay-pcie-01%40r01

- 인필 25% 으로 8.5 시간쯤 걸렸습니다.



PCIe 어댑터 :

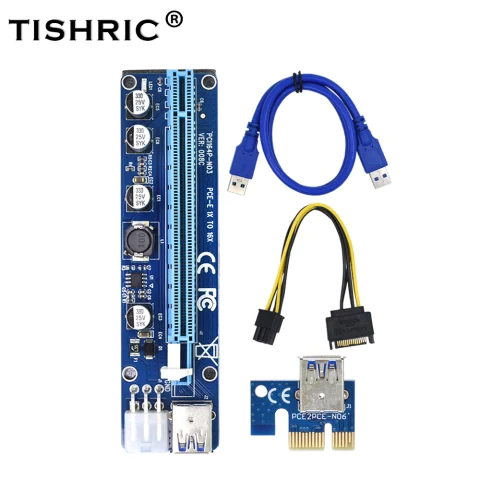

- Aliexpress 에 파는 대부분의 PCIe 어댑터는 맞지 않습니다. 좀 더 좁은 TISHRIC-VER008C 를 기준으로 만들었습니다.

- https://a.aliexpress.com/_ms6DqRe

NVMe 어댑터 : https://a.aliexpress.com/_mrp0k0u
